高层、测量放线标准

测量工作原则

审查图纸:所有尺寸、建筑物关系进行校核,平面、立面、大样图所标注的同一位置的建筑物尺寸、形状、标高是否一致;室内外标高之间的关系是否正确。

实施测量原则:以大定小、以长定短、以精定粗、先整体后局部。

测量主要操作人员必须持证上岗。施工前测量方案审批通过(方案中要有:建立测量网络控制图、结构测量放线图、标高传递图、水电定位图、砌筑定位放线图、抹灰放线控制图等)。

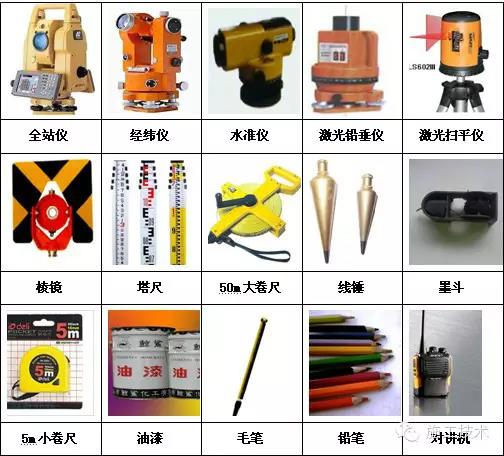

测量工具

高层、测量放线标准

1、所有精密仪器必须经过计量检测,合格后才允许在施工现场使用。

2、建立测量仪器台账统一管理,定期维护与保养。


结构测量做法

现场建立3个以上三级坐标、高程控制点,采用钢管做维护、警示。

高层、测量放线标准

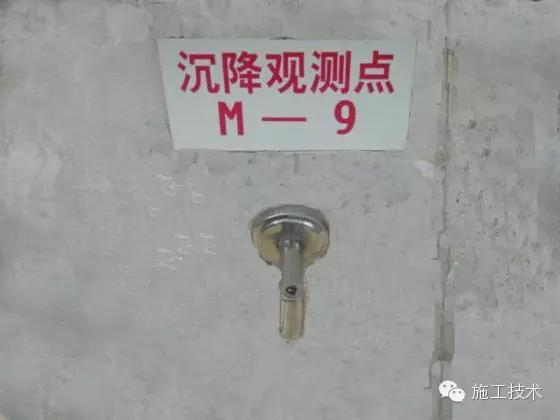

沉降观测点采用Φ20镀锌圆钢加工,测量点位统一进行编号,沉降由第三方实施观测,进入主体标准层开始观测。

高层、测量放线标准

临时测量控制点采用木桩制作,桩截面不小于50mm×50mm,木桩顶部平整,木桩周边浇筑混凝土避免扰动。

高层、测量放线标准

高层、测量放线标准

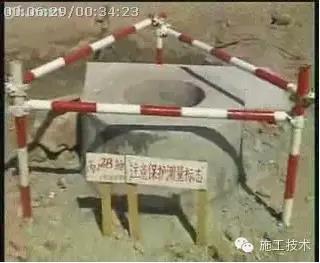

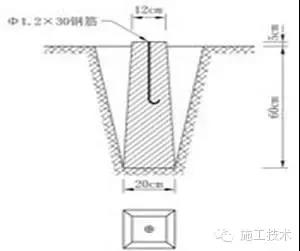

场地内设置施工测量控制基准点,采用混凝土浇筑,必须牢固、坚实。

高层、测量放线标准

建立方格网控制图,占地面积≤1万m2方格网间距10m;占地面积≥1万m2方格网间距20m,地形复杂的可适当调整。

高层、测量放线标准

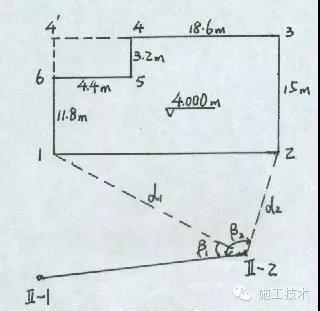

进场前,根据国土局提供的基准点进行建筑物定位引测,并在场地附件建立施工期间坐标控制网、标高控制点。

高层、测量放线标准

施工单位在完成建筑定位、轴线引测后报监理公司复核。

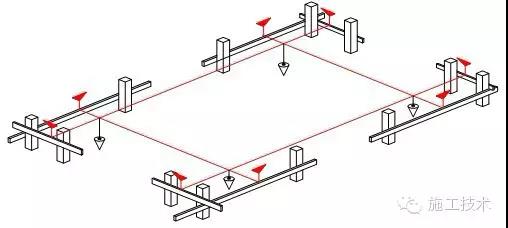

基础施工轴线引测采用龙门桩。

高层、测量放线标准

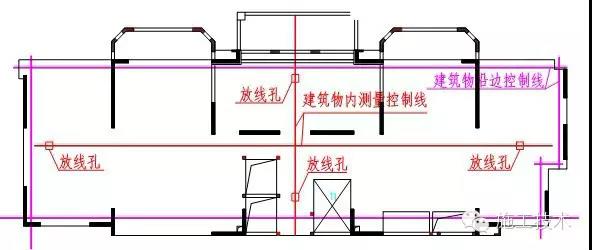

主体结构施工在楼层内建立轴线控制网(内控法),控制点不少于4个。

高层、测量放线标准

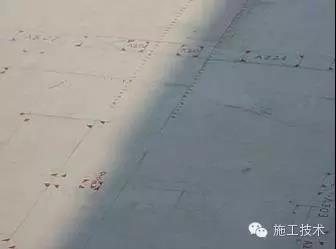

所有主控线、轴线交叉位置必须采用红油漆做好标识。

高层、测量放线标准

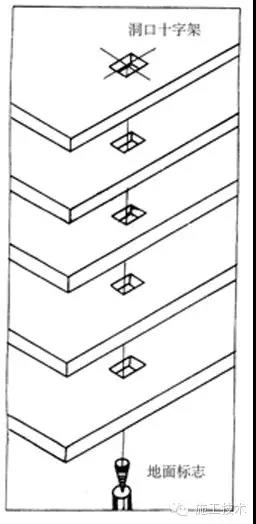

楼层内设置的传递点必须采用激光铅垂仪进行传递,严禁采用线锤投射控制线。

高层、测量放线标准

结构放线采用双线控制,控制线与定位线间距按照300mm引测;轴线、墙柱控制线、周边方正线在混凝土浇筑完成后同时引测。

高层、测量放线标准

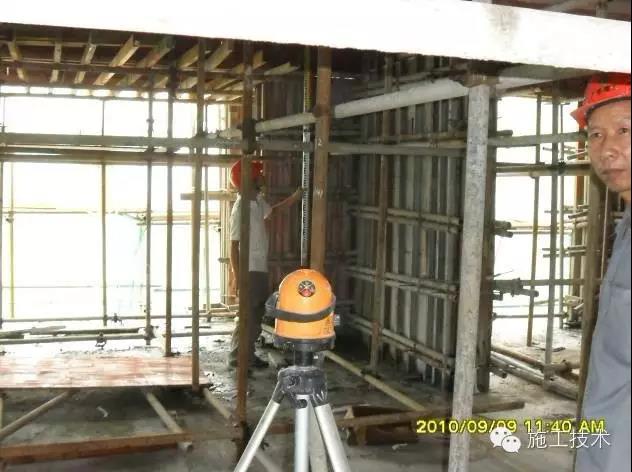

模板上弹出墙、梁控制线,采用扫平仪或经纬仪投测,严禁直接从梁模进行引测放线。

高层、测量放线标准

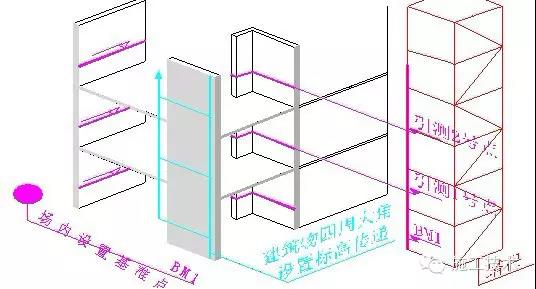

结构标高传递在塔吊、建筑物外墙上,同时设置互相校对,每月利用场地内的高程控制基准点对建筑物、塔吊上的标高进行复核,并形成书面复核记录报监理公司备案,严禁利用钢管脚手架传递标高。

高层、测量放线标准

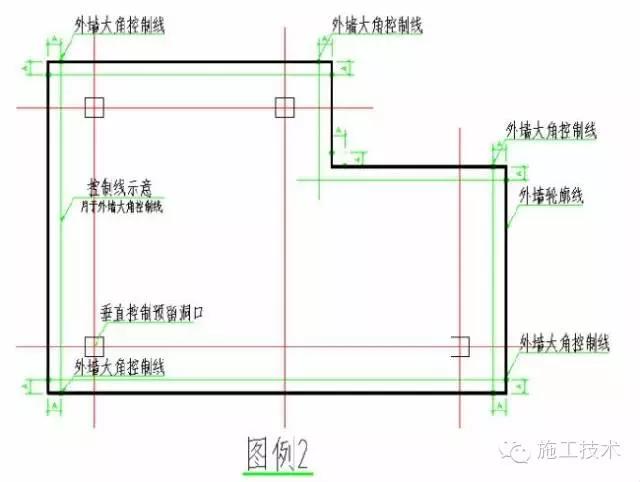

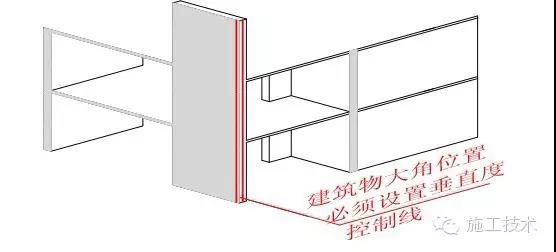

建筑物大角位置设置垂直度控制线,控制线距墙边100mm。

高层、测量放线标准

模板、浇筑完成后的混凝土楼板面沿建筑物边放檐口控制线,线距离檐边300mm。

高层、测量放线标准

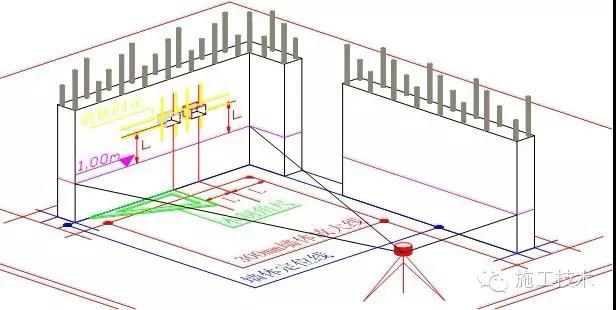

结构墙体内预埋线盒采用结构控制线、结构1m线做精确定位。

高层、测量放线标准

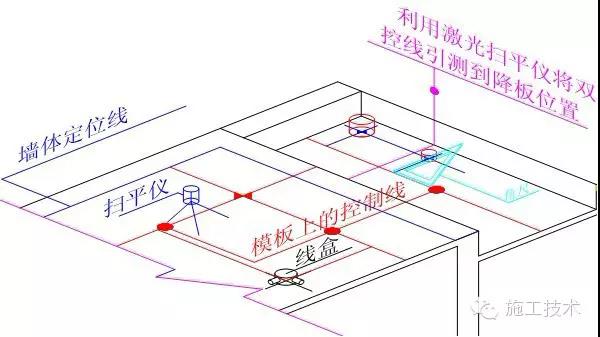

模板安装完成后,按照装修图纸在模板上做水电预埋的精确定位。

高层、测量放线标准

砌筑测量放线做法

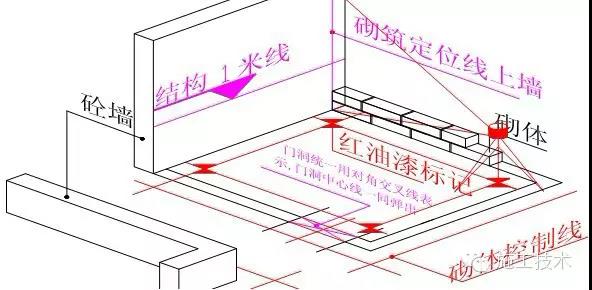

①砌筑定位放线必须采用双控线(定位线、控制线都要弹出),结构墙体上弹出砌筑定位线;

②砌筑端头无剪力墙,采用竖皮数杆;

③施工完成的混凝土墙面提前弹出结构1m线;

④门洞口采用对角线表示,同时弹出门洞中线;

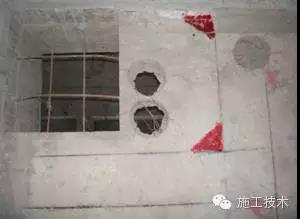

⑤每间房间控制线相交处采用红油漆标识。

高层、测量放线标准

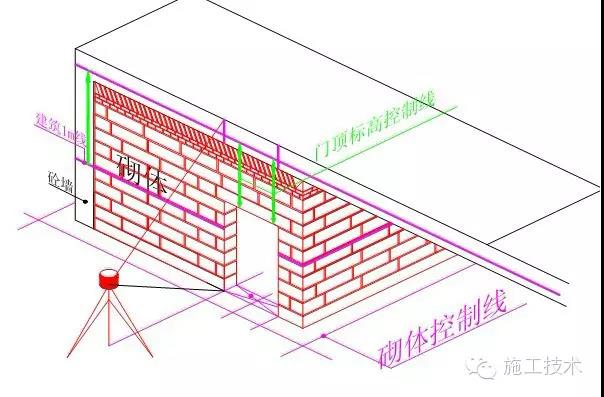

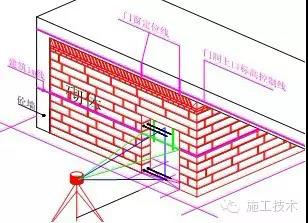

砌筑前,利用激光扫平仪将地面门洞定位线弹到梁侧,将建筑1m线传递到梁侧控制门洞标高。



高层、测量放线标准

管道井、烟道也须设置双控线。成品烟道和水电预留孔,在结构施工阶段,放线定位,

高层、测量放线标准

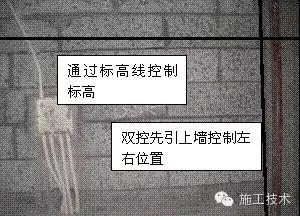

将建筑控制线翻到砌体墙上,利用建筑1m线对水电预埋进行精确定位。

高层、测量放线标准

抹灰测量放线做法

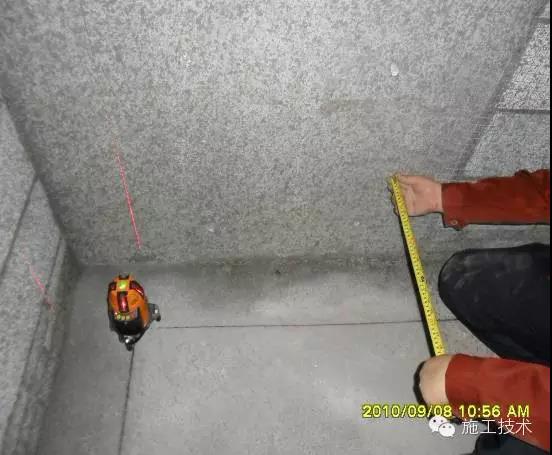

抹灰利用结构控制线、砌筑控制线进行灰饼定点,并将地面控制线弹到墙上。

高层、测量放线标准

门洞侧面、顶面利用砌筑门洞中线,采用扫平仪进行灰饼定点。

高层、测量放线标准

烟道、水电管井也须采用激光贴饼,保证现场与设计尺寸一致。

高层、测量放线标准

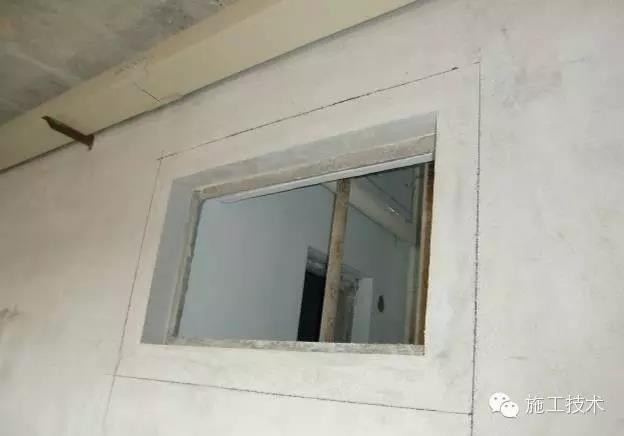

门窗洞口二次收口弹控制线150mm,门窗侧面和顶面按上一步骤进行灰饼定点。

高层、测量放线标准

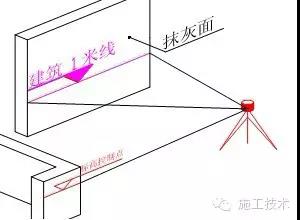

抹灰完成后在墙面弹出建筑1m线。

高层、测量放线标准

结构模板安装、结构模板拆除、砌筑和抹灰完成后3天内总包和监理必须完成该楼层的实测实量,并将测量记录报项目部、品质管理中心.
